ArCut X ist ein Produktivitäts-Booster für Schlichtbearbeitungsprozesse mit hoher Oberflächengüte
Schlichten Sie ebene Flächen mit Kugelkopffräsern? Wundern Sie sich über die langen Prozesszeiten? Dann haben wir eine gute Neuigkeit für Sie! Das FRAISA-Werkzeugkonzept ArCut X ist da!
Der ArCut X ist ein konischer Schaftfräser, dessen Mantelfläche einen Krümmungsradius bis zu 1.000 mm aufweist. Durch den grossen Krümmungsradius können grosse Zeilensprünge realisiert werden, ohne die theoretische Rautiefe wesentlich zu beeinflussen. Das Ergebnis sind genaue Oberflächen, die brillante Oberflächenkennwerte aufweisen und die zeitaufwendige Poliervorgänge minimieren können. Da der ArCut X -Fräser im Kopfbereich eine perfekt ausgebildete Kugelform aufweist, bietet er auch alle Vorteile eines stabilen Kugelkopffräsers.
Das innovative, neue FRAISA-Werkzeugkonzept ArCut X vereint somit hohe Schlichtleistungen mit nahezu perfekten Oberflächengüten, und stellt somit ein hochinteressantes Werkzeugkonzept für ebene Bauteiloberflächen dar.
Die Vorteile
- Geringere Kosten:
hohe Schlichtleistung und schnelle Bearbeitung - Niedrigere Werkzeugkosten:
Geringer Verschleiss, da ein längerer Schneidenabschnitt im Eingriff ist - Hohe Bauteilqualität:
geringe Formtoleranz von bis zu +/– 5μm am Fräser ermöglicht brillante Konturtreue am Bauteil
- Anwendung:
Exakte und geprüfte Anwendungsparameter stehen zur Verfügung. Das bewusst schlank gehaltene Produktportfolio deckt ein sehr breites Anwendungsgebiet ab - FRAISA ToolExpert ArCut X:
für eine schnelle und einfache Bereitstellung der Schnittdaten - FRAISA ReTool®-Service:
Industrielle Werkzeugaufbereitung mit Leistungsgarantie
Anwendung
FRAISA bietet mit dem ArCut X-Werkzeugkonzept eine Auswahl konischer Schaftfräser in unterschiedlichen Ausführungen an, die ein grosses Anwendungsspektrum von Schlichtprozessen abdeckt. Die Technologien in Verbindung mit den jeweiligen Werkzeugeigenschaften ermöglichen die Ausführung verschiedenster Anwendungen bei einer Vielzahl von Werkstoffen.
Anwendungsvideos
Der Schnittdatenrechner FRAISA ToolExpert macht ArCut X noch attraktiver
Schlichten in Rekordzeit
Der Einsatz vonArCut X bedarf einer leistungsfähigen CAMLösung, die das Potenzial der Werkzeuggeometrie komplett ausschöpft. Die meisten führenden CAM-Anbieter haben mittlerweile Leistungspakete entwickelt, die die Vorteile der konischen Kreisbogenfräser voll zur Geltung bringen und einfach zu programmieren sind.

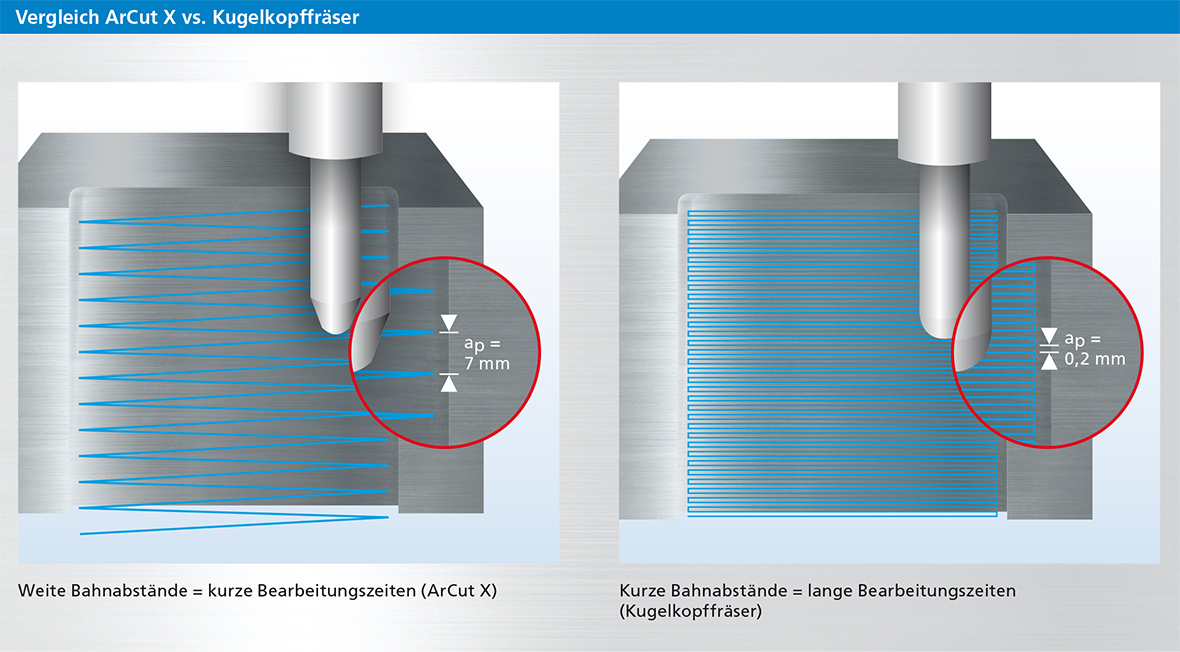

Durch die grossen Radien an der Mantelschneide können ebene Oberflächen mit grossen Zeilensprüngen mit exzellenter Oberflächenqualität bearbeitet werden. Dadurch lässt sich beim Schlichtprozess gegenüber einem Kugelkopffräser eine Zeitersparnis von bis zu 90% erzielen.
Nutzen:
- Kurze Fertigungszeiten:
bis zu 90% Zeiteinsparungen - Längere Werkzeugstandzeiten
- Beste Oberflächen
- Höchste Prozesssicherheit
- Vielfältige Einsatzmöglichkeiten:
Werkzeug- und Formenbau, Aerospace, Reifenformen, Turbinenschaufeln und Impeller

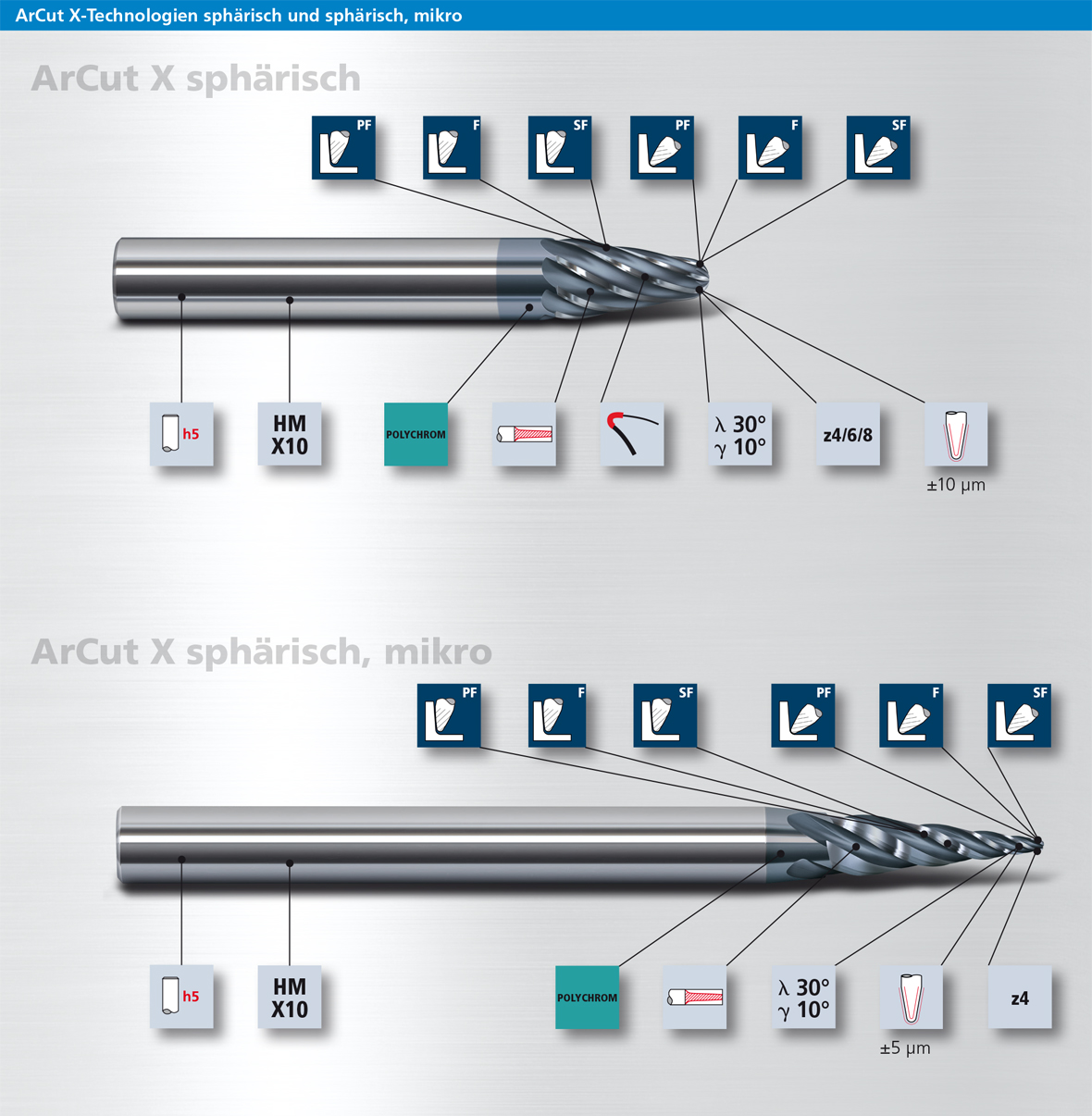

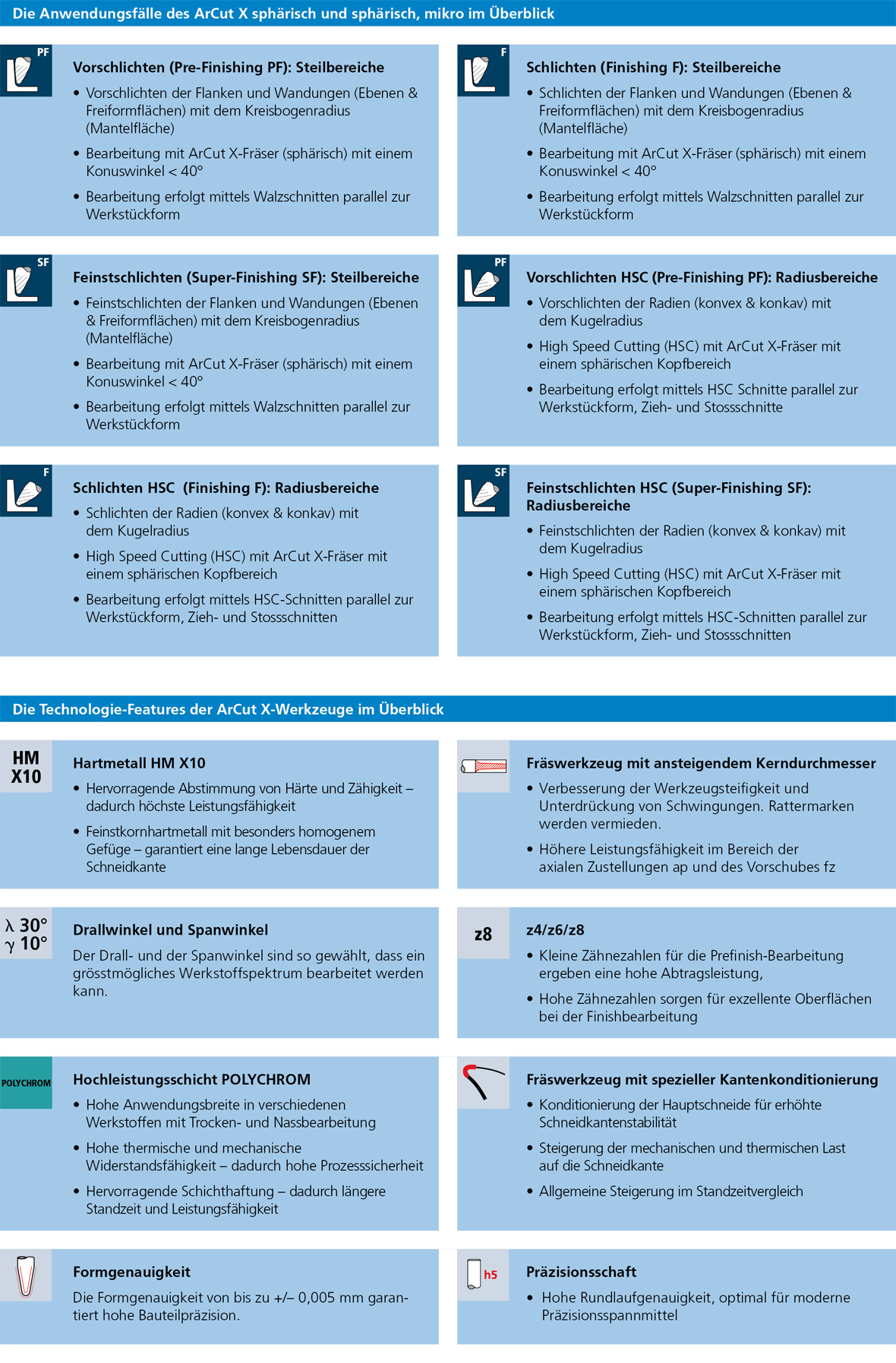

ArCut X sphärisch und sphärisch, mikro zum Schlichten von Steil- und Radiusbereichen
ArCut X torisch und torisch, integral zum Schruppen von Eck- und Schlichten von Steilbereichen
ArCut X sphärisch & torisch zum Schlichten von Flachbereichen
