AX : performances maximales et qualité de pièces exceptionnelle grâce à une technologie innovante.
Au cours de ces dernières années , FRAISA n’a cessé de développer son programme AX de fraisage de l’aluminium. Dans le domaine de la technologie d’ébauche, l’AX-FPS établit de nouvelles références en termes de performances maximales et de faible consommation de la puissance absorbée. Ces fraises sont dotées d’un profil spécial d'ébauche et d’un canal de refroidissement interne. Des caractéristiques idéales pour une évacuation optimale des copeaux.
FRAISA ToolExpert® AX-FPS assure une adéquation parfaite entre l’outil et l’environnement machine pour une productivité et une sécurité maximales pour des longueurs de coupe jusqu’à 5.2xd.
Le fondement de ces nouvelles perspectives de performance : une technologie de chanfrein d’appui brevetée par FRAISA. Ici, un chanfrein de finition d'une qualité miroir est adapté avec une extrême précision sur l’arête de coupe latérale et frontale. Ceci permet d’amortir les vibrations et d’améliorer les performances de fraisage de façon spectaculaire.
Nouvelle stratégie d’usinage grâce à l’association d’outils de finition et d’outils d’ébauche
L’utilisation combinée d’outils d’ébauche et de finition longs avec la nouvelle stratégie d’usinage permet d’obtenir de magnifiques résultats. Les éléments clés sont ici la stratégie de programmation et les paramètres de coupe dédiés au couple pièce/machine concerné.
L’utilisation des nouvelles fraises de finition AX permet d’atteindre de nouveaux horizons en termes de qualité et de performance. Vous retrouverez également toutes les informations des pièces présentées dans cette brochure dans la vidéo d’application ainsi que sur notre page d’accueil.

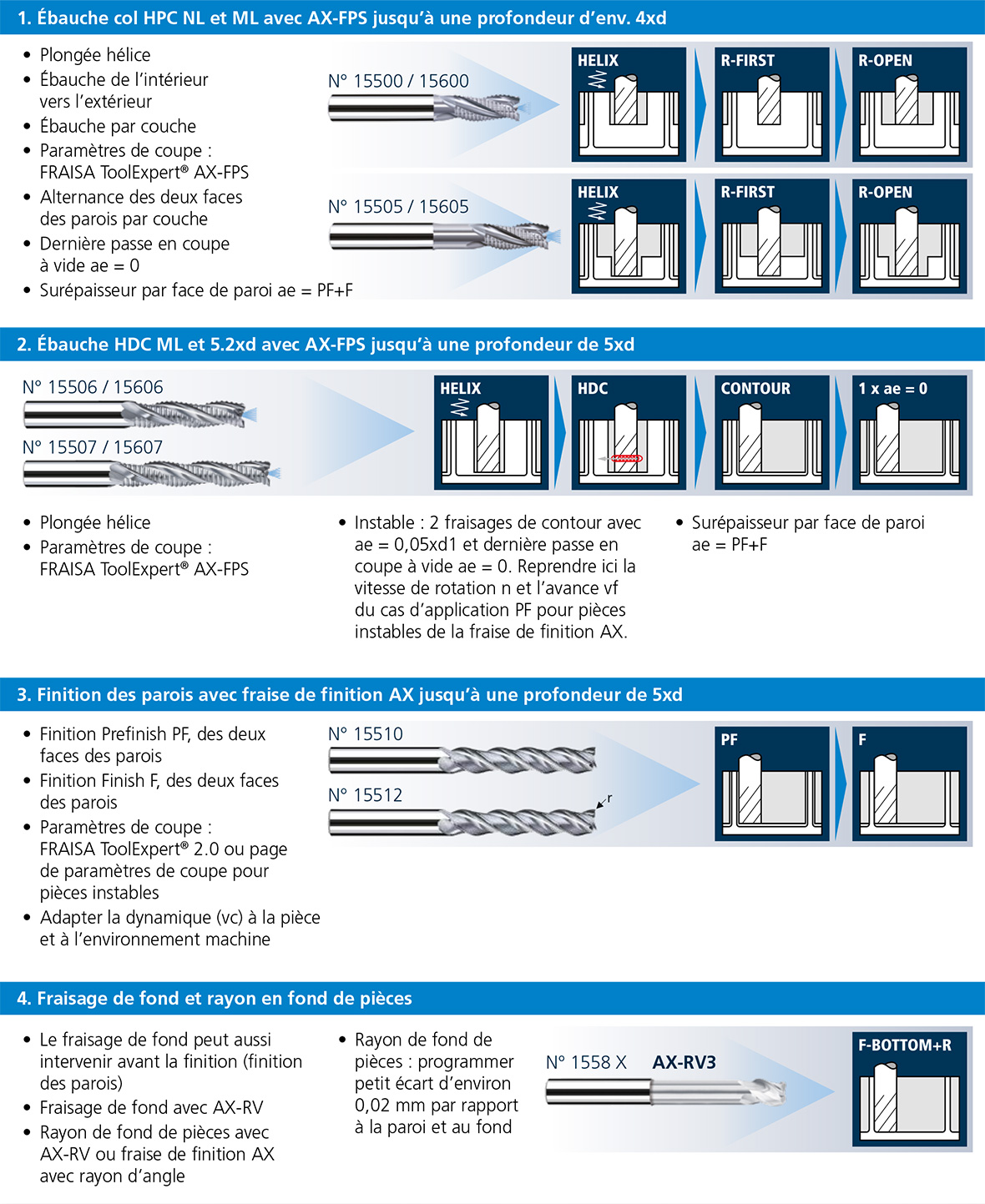

Mise en oeuvre combinée de l’usinage d’ébauche et de l’usinage de finition

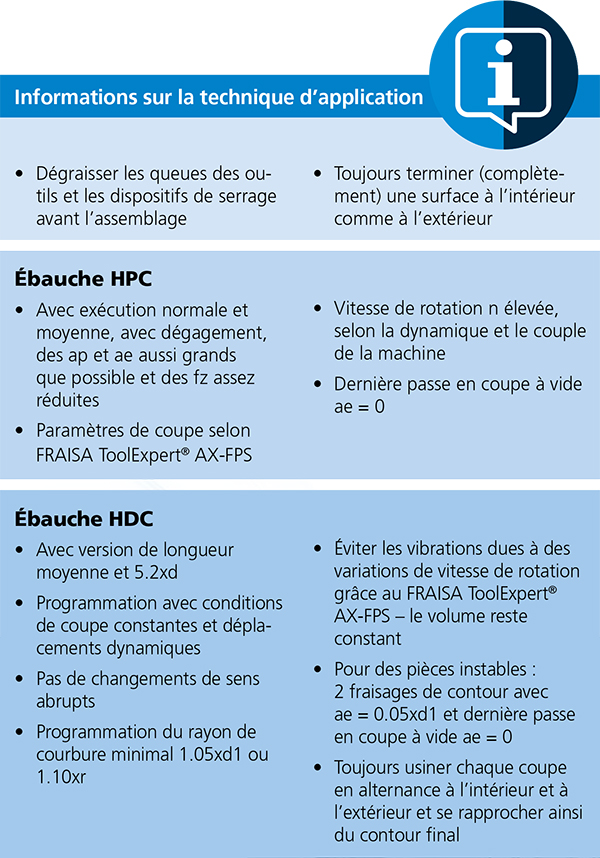

L’ébauche avec AX-FPS
La technologie AX-FPS privilégie la productivité et l’efficacité des coûts. Des géométries positives avec des coupes douces et des goujures parfaitement lisses garantissent une excellente formation et une bonne évacuation des copeaux, grâce également au fluide de refroidissement central. La garantie d’une performance maximale.

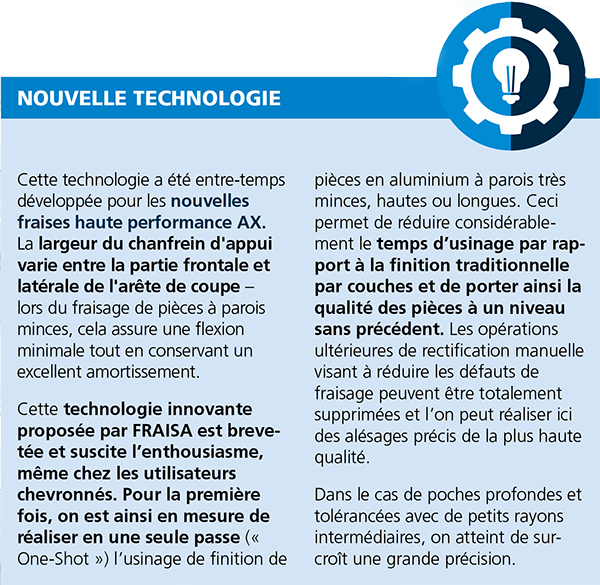

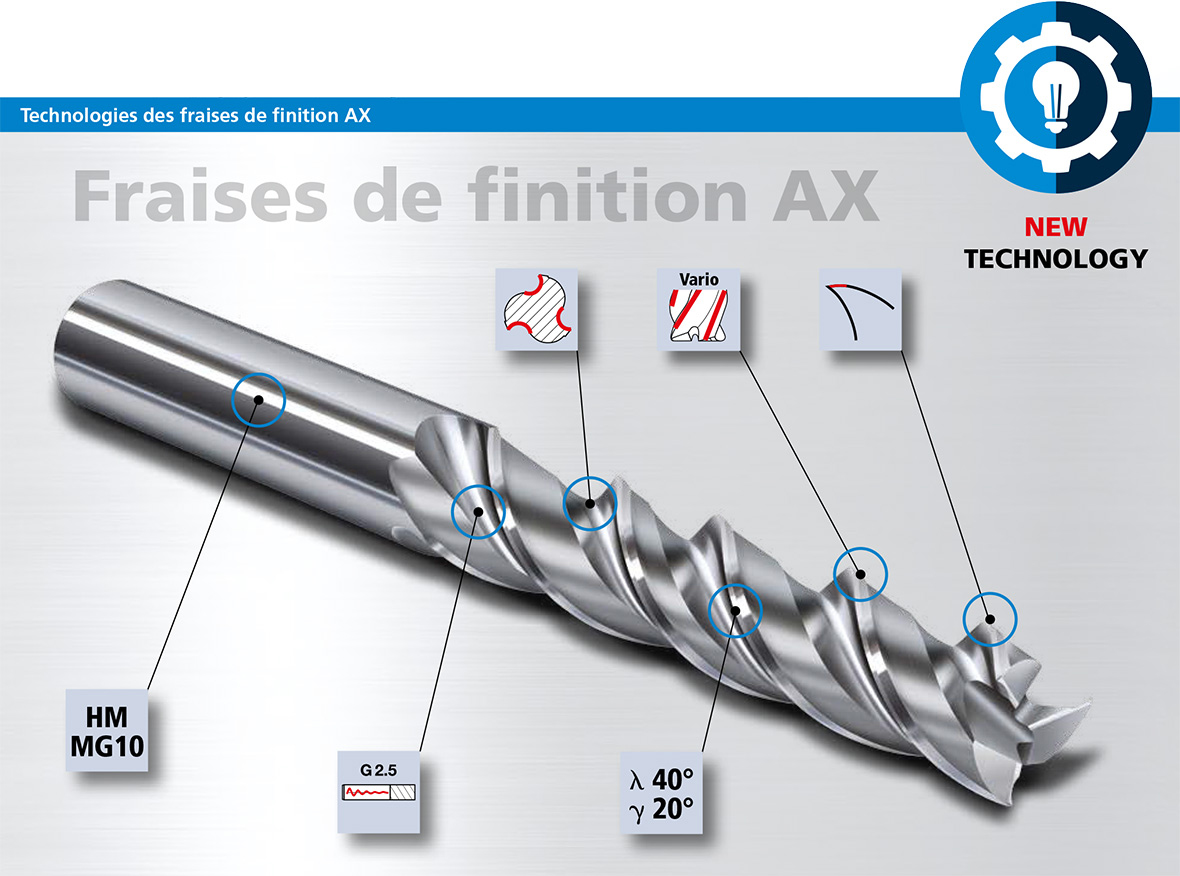

Fraise de finition haute performance AX à technologie de chanfrein d’appui révolutionnaire
Unique en son genre et breveté par FRAISA : La technologie innovante de chanfrein d’appui permet la finition de pièces à parois minces, hautes et longues ainsi que de pièces stables avec des profondeurs de finition élevées et de grands enroulements d’outils.
Ce concept d’outils exceptionnel impressionne tout particulièrement par son extrême facilité de coupe avec des chanfreins d’appui variables parfaitement adaptés ainsi que des goujures à finition qualité miroir pour une adhérence minimale.
Pour des explications plus détaillées sur les technologies d’outils, veuillez vous référer à la section infos du catalogue Outils de fraisage haute performance.

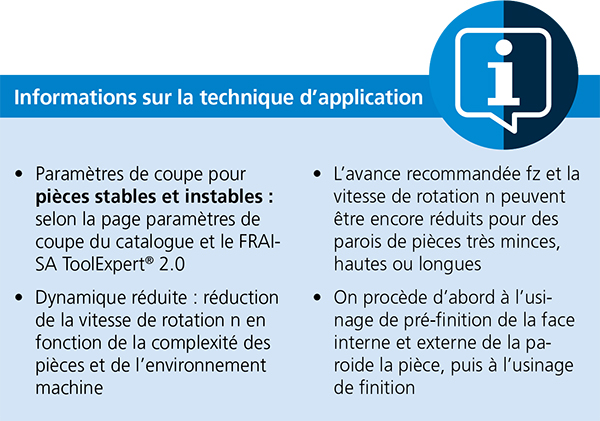

Stratégie d’usinage pour composants instables ou à parois minces

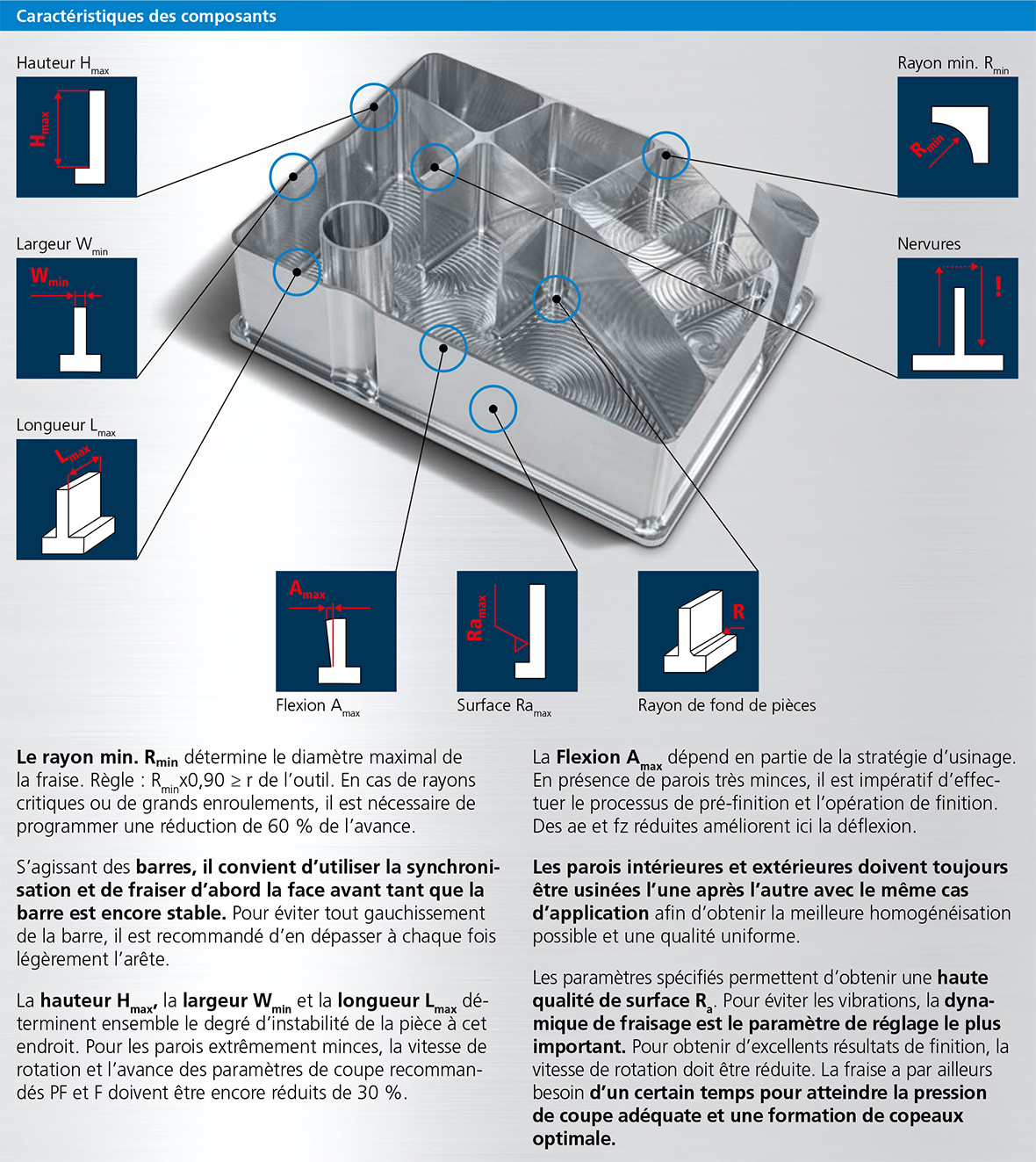

Optimisation des paramètres de coupe et de la stratégie d’usinage
Outil, paramètres de coupe et stratégie d’usinage seront choisis en fonction de la pièce. Les indications suivantes concernant les caractéristiques des différentes pièces et leur incidence sur le processus d’usinage vous permettront d’optimiser le temps de fabrication et d’améliorer la qualité de production.

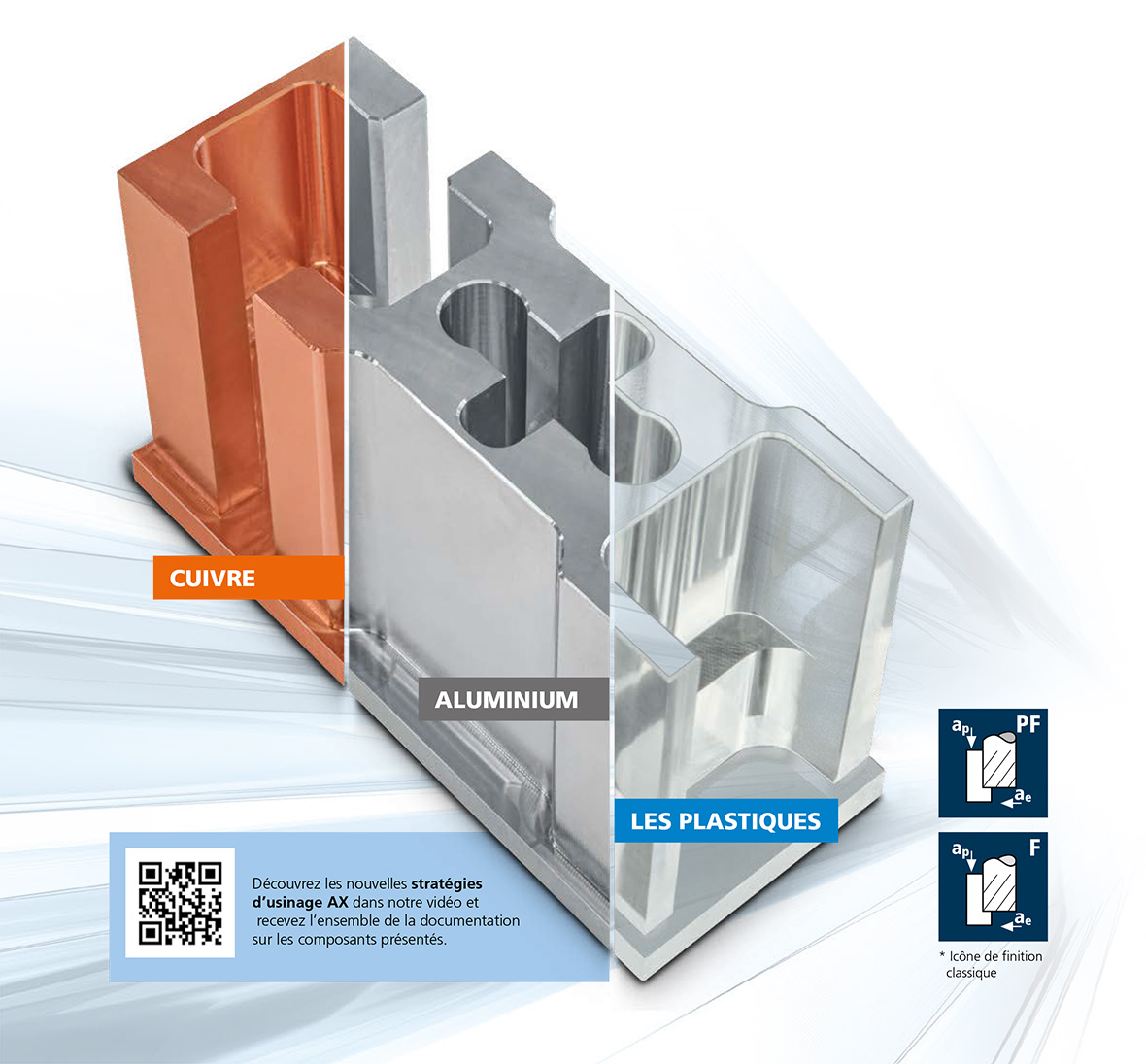

Fraises haute performance AX pour des pièces stables et des matériaux nouveaux
Les fraises de finition AX-FPS et AX sont idéalement adaptées à divers matériaux tels que le cuivre, les plastiques et les métaux non ferreux. Les paramètres de coupe correspondants sont à retrouver dans le FRAISA ToolExpert® 2.0 ainsi que dans cette brochure.
L’avantage, lors de l’usinage des parois de pièces stables, est la très faible flexion de la fraise de finition AX, conjuguée à une très haute régularité de fonctionnement. Cela permet d’obtenir des ajustements précis et parfaitement tolérancés sur toute la longueur de l’arête de coupe ainsi qu’une qualité de surface très élevée.
Les grands enroulements d’outils ne posent pas davantage de problème à la fraise de finition AX, de sorte que même les alésages à tolérance serrée peuvent être réalisés sans difficulté. La stratégie d’usinage est similaire à celle des pièces instables. Dans le cas d’une ébauche jusqu’à 5.2xd, l’étape «fraisage des contours»est en revanche supprimée. Pour la dernière passe avec coupe à vide ae = 0, on reprendra du cas d’application PF, la vitesse de rotation n et l’avance vf de la fraise de finition AX pour pièces stables. Les paramètres de coupe PF et F pour pièces stables (icône de finition classique*) peuvent également être utilisés pour la finition.
